序号

零件名称

零件号

规格或描述

数量

单位

1

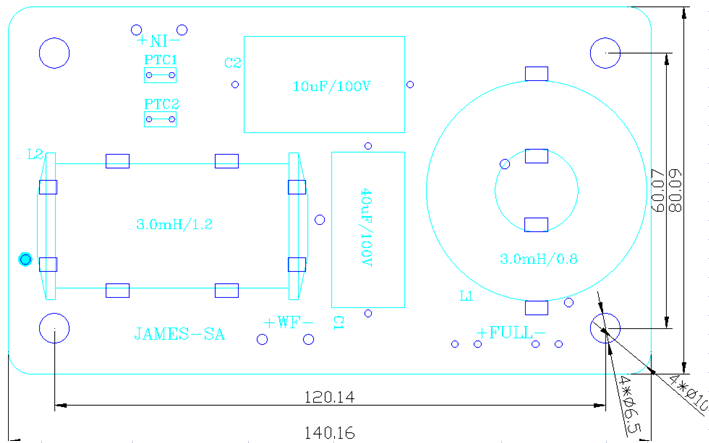

电路板PCB

PS.PCB.1121

122*80*1.6t FR-4料 双面黑油，白色字符 铜箔2oZ

1

pcs

2

电感L1

3.0/0.8QA

±2% 3.0mH   Φ0.8QA浸漆

1

pcs

3

电感L2

3.0/1.0QA

±5% 3.0mH    Φ1.0QA

1

pcs

6

电容C1

PS.BP.0397

40uF/100V  10% DF5% 黑色卧式电解电容

1

pcs

7

电容C2

PS.C.MPA-0916

10uF/100V±5%白色卧式MPT电容

1

pcs

8

PTC1

PS.BHQ.PTC-110-60F

FRX110/60V

1

pcs

9

PTC2

PS.BHQ.PTC-090-60F

FRX090/60V

1

pcs

10

导线IN+/-

PS.WIRE.1881

300±10mm 1015 18#红+/黑-并线 红+205/黑-110*0.5T锁扣母端加护套 一头过锡8MM居中包海淿250mm

1

pcs

11

导线WF+/-

PS.WIRE.1882

400±10mm 1015 18# 红+/黑-并线 红+205*0.5T锁扣母端/黑-110*0.5T母端加护套 一头过锡8MM居中包海淿350mm

1

pcs

12

导线TW+

PS.WIRE.1883

380±10mm 1015 18# 红+/黑-并线 硅胶线;包胶300mm一头打molex43645连接器 另一头过锡8MM 总长

1

pcs

13

铜柱

PS.FL.MD-AVT-3

φ7.0*7.5的铜柱 中间攻M4机牙 裸铜

4

pcs

14

EVA

PS.EVA.Sonance SA

发泡EVA 79*121*1.5mm单面背胶 负公差

1

pcs

15

扎带

PS.ZD.4*200B-3,5

4*200 黑色扎带  3.5mm宽

4

pcs

16

扎带

PS.ZD.5*160B-4,8

5*160 黑色扎带  4.8mm宽

2

pcs
