序号

零件名称

零件号

规格或描述

数量

单位

1

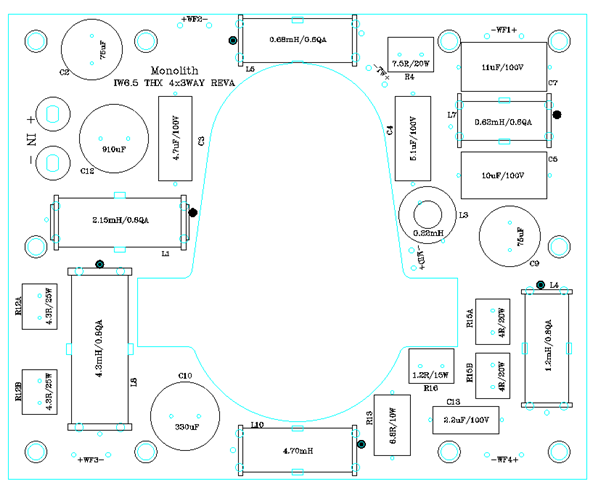

电路板PCB1

PS-PCB-0742

210*170mm*1.6t  CEM-1白芯料 铜箔绿油 黑色文字

1

pcs

2

电解电容C2

PS-BP-0259

75UF/100V±5% B03黑色立式电解电容

1

pcs

3

电容C3

PS-MET-0058B

4.7UF/100V±5% MET黄色电容

1

pcs

4

电容C4

PS-MET-0627

5.1UF/100V±5% MET黄色电容

1

pcs

5

电容C5

PS-MET-0354

10UF/100V±5% MET黄色电容

1

pcs

6

电容C7

PS-MET-0481

11UF/100V±5% MET黄色电容

1

pcs

7

电解电容C9

PS-BP-0259

75UF/100V±5% B03黑色立式电解电容

1

pcs

8

电解电容C10

PS-BP-0408

330uF/100V±5% B03黑色立式电解电容

1

pcs

9

电解电容C12

PS-BP-0409

910uF/100V±5% B03黑色立式电解电容

1

pcs

10

电容C13

PS-MET-0059

2.2UF/100V±5% MET黄色电容

1

pcs

11

电感L1

IB-2.15/0.8N-I48W

2.15mH±5%   Φ0.8QA 打AB胶

1

pcs

12

电感L3

AB-0.22/0.6N-2115C

0.22mH±5%   Φ0.6QA  打AB胶

1

PCS

13

电感L4

IB-1.2/0.8N-I41W

1.20mH±5%   Φ0.8QA 打AB胶

1

pcs

14

电感L5

IB-0.68/0.6N-I41W2

0.68mH±5%   Φ0.6QA 打AB胶

1

pcs

15

电感L7

IB-0.62/0.6N-I35W

0.62mH±5%   Φ0.6QA 打AB胶

1

PCS

16

电感L8

IB-4.30/0.8N-B57W

4.30mH±5%   Φ0.8QA  打AB胶

1

pcs

17

电感L10

IB-4.7/0.6N-I41W

4.70mH±5%   Φ0.6QA 打AB胶

1

pcs

18

电阻R4

SQMS-25-7R5J

±5% 7.5R/25W  SQMS水泥电阻

1

pcs

19

电阻R12A/B

SQMS-25-4R3J

±5% 4.3R/25W  SQMS水泥电阻

2

pcs

20

电阻R13

SQPS-10-6R8J

±5% 6.8R/10W  SQPS水泥电阻

1

pcs

21

电阻R15A/B

SQMS-20-4RJ

±5% 4R/20W  SQMS水泥电阻

2

pcs

22

电阻R16

SQM-15-1R2J

±5% 1.2R/15W  SQM水泥电阻

1

pcs

23

铜柱IN+/-

PS-TZ-HD3022

HD-3022 Φ12.7*23.6红/黑镀真金按键铜柱 带凸台 配镀金大扁头螺丝，葵花垫

1

SET

24

导线WF1+/-

PS-WIRE-1068B

360mm±5mm 1015 18#蓝+/白-并线+T205-T110*0.8t锁扣 加护套       距离端子120mm处吹黄色WF1套管

1

pcs

25

导线WF2+/-

PS-WIRE-1069B

220mm±5mm 1015 18#蓝+/白-并线+T205-T110*0.8t锁扣 加护套       距离端子120mm处吹黄色WF2套管

1

pcs

26

导线WF3+/-

PS-WIRE-1070B

220mm±5mm 1015 18#蓝+/白-并线+T205-T110*0.8t锁扣 加护套       距离端子120mm处吹黄色WF3套管

1

pcs

27

导线WF4+/-

PS-WIRE-1071B

360mm±5mm 1015 18#蓝+/白-并线+T205-T110*0.8t锁扣 加护套       距离端子120mm处吹黄色WF4套管

1

pcs

28

导线MID+/-

PS-WIRE-1072B

220mm±5mm 1015 18#蓝+/白-并线+T187-T110*0.8t锁扣 加护套       距离端子120mm处吹黄色MID套管

1

pcs

29

导线TW+/-

PS-WIRE-1073B

180mm±5mm 1015 18#蓝+/白-并线+T110-T110*0.5t锁扣 加护套          距离端子120mm处吹黄色TW套管

1

pcs
