序号

零件名称

零件号

规格或描述

数量

单位

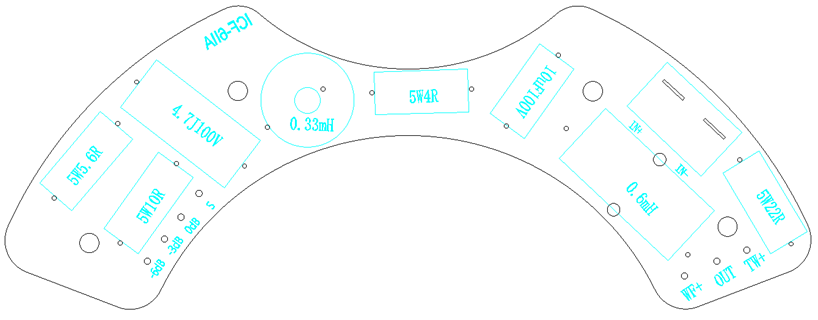

1

电路板PCB

PS.PCB.1190

ICF-6IIA丝印面白字浅蓝色，焊锡面绿色漆.t1.6m

1

PCS

2

电容C1

PS-BP-0648

10.0uF/100V±10%天蓝色卧式电解

1

PCS

3

电容C2

PS-MET-0518

4.7uF/100V±5% MET黑皮白胶卧式电容

1

PCS

4

电感L1

AB-0.20/0.6N-3115C

0.60mH±10%  φ0.8mm红线

1

PCS

5

电感L2

IB-1.0/0.65N-I41C

0.33mH±10%  φ0.5mm红线

1

PCS

6

水泥电阻R1

SQP-05-4RJ

5W4Ω±5% SQP卧式

1

PCS

7

水泥电阻R2

SQP-05-22RJ

5W22Ω±5% SQP卧式

1

PCS

8

水泥电阻R1

SQP-05-5R6J

5W5.6Ω±5% SQP卧式

1

PCS

9

水泥电阻R2

SQP-05-10RJ

5W10Ω±5% SQP卧式

1

PCS

10

按键端子

PS.AJDZ.G10HA

DJ-0273灰色红黑按键端子

1

pcs

11

WF+

PS.WIRE.2001

40±5mm 1007 18#红色单线205 0.5T锁扣母端加护套 一头过锡5mm

1

PCS

12

TW+

PS.WIRE.2002

40±5mm 1007 18#黄色单线110 0.5T锁扣母端加护套 一头过锡5mm

1

PCS

13

OUT

PS.WIRE.2003

50±5mm 1007 18#黑色单线110 0.5T锁扣母端加护套 一头过锡5mm

1

PCS

14

S

PS.WIRE.2004

60mm±5mm 1007 22#红色单线 两头过锡5mm

1

PCS

15

+3dB

PS.WIRE.2005

60mm±5mm 1007 22#白色单线 两头过锡6mm

1

PCS

16

0dB

PS.WIRE.2006

60mm±5mm 1007 22#黄色单线 两头过锡7mm

1

PCS

17

-3dB

PS.WIRE.2007

60mm±5mm 1007 22#黑色单线 两头过锡8mm

1

PCS

18

开关

PS.KG.MS4-4

SS-23F07G6大三段拨动开关

1

PCS
